Pracownia Energoelektroniki

Numer sali: 1.25
Lokalizacja: Centrum Nauk Technicznych przy ul. Wileńskiej 7, 87-100 Toruń
Kierunek studiów: Automatyka i Robotyka s1, III rok, semsestr zimowy
Przedmiot w systemie USOS: 0800-ENERGEL

Opiekun pracowni: dr inż. Łukasz J. Niewiara

Ćwiczenia przewidziane w ramach zajęć na Pracowni Energoelektroniki realizowane są w dwóch blokach: symulacji numerycznych wybranych topologii przekształtników DC/DC i DC/AC oraz badań ekspeymentalnych podczas których Studenci dokonują pomiarów chwilowych wartości napięć i prądów w przekształtnikach z wykorzystaniem cyfrowych oscyloskopów.

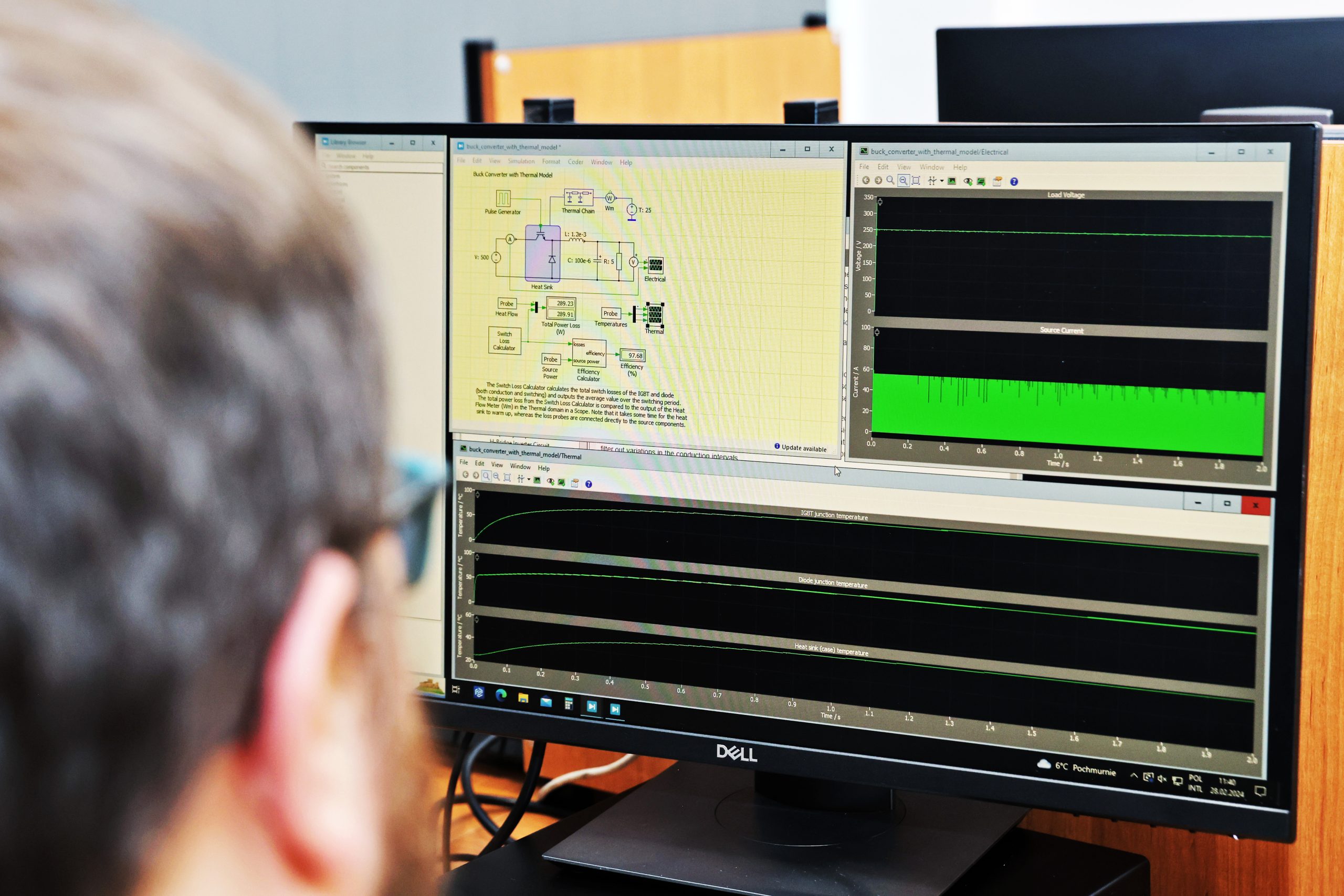

Pierwsza część laboratorium obejmuje przygotowanie modeli symulacyjnych przkształtników w środowisku Plexim PLECS oraz analizy ich pracy za pomocą wygenerowanych numerycznie przebiegów wybranych sygnałów prądowych oraz napięciowych. Druga część zajęć obejmuje fizyczne pomiary sygnałów napięcia oraz prądu na stanowiskach eksperymentalnych, które wyposazone są w:

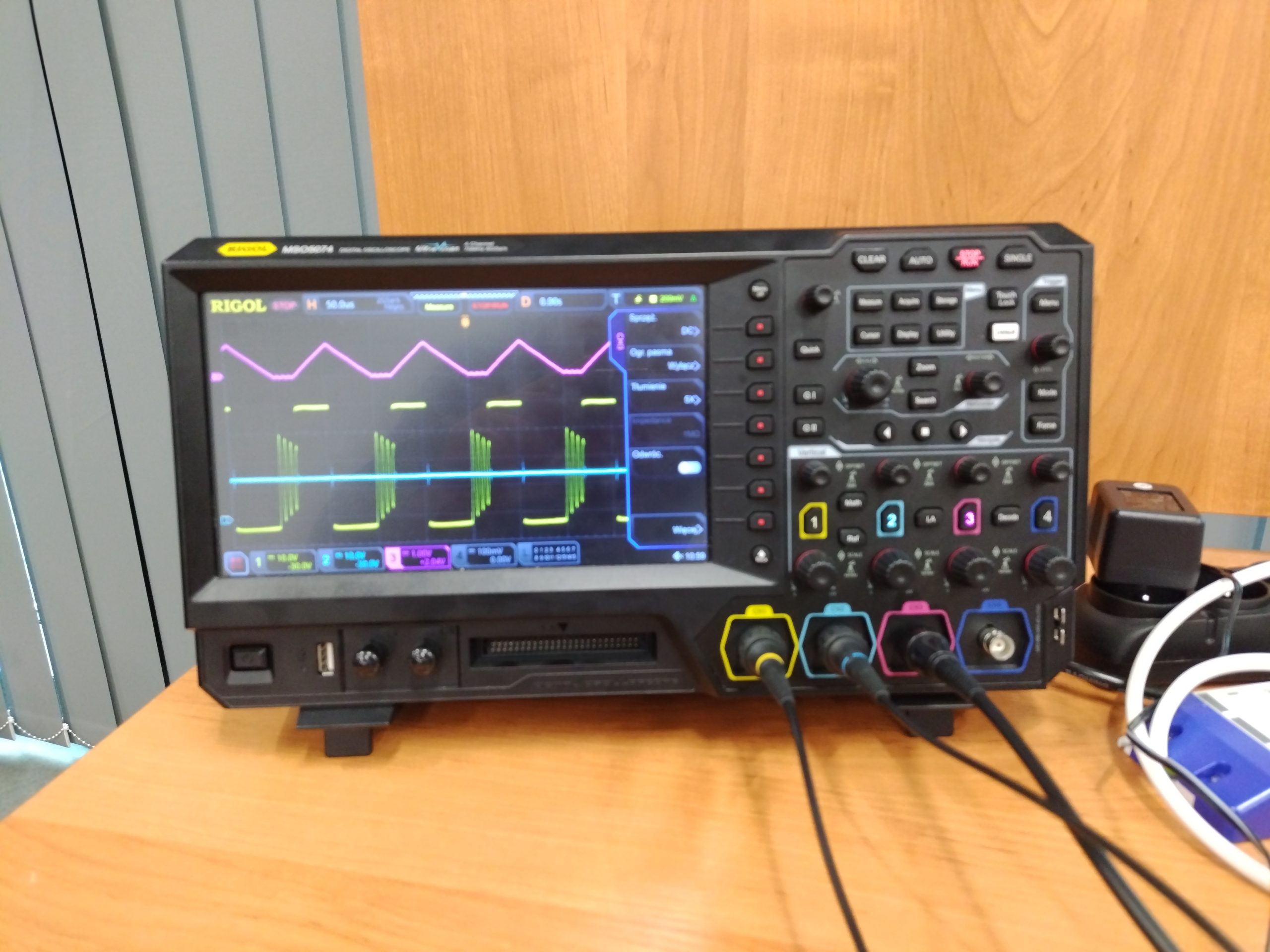

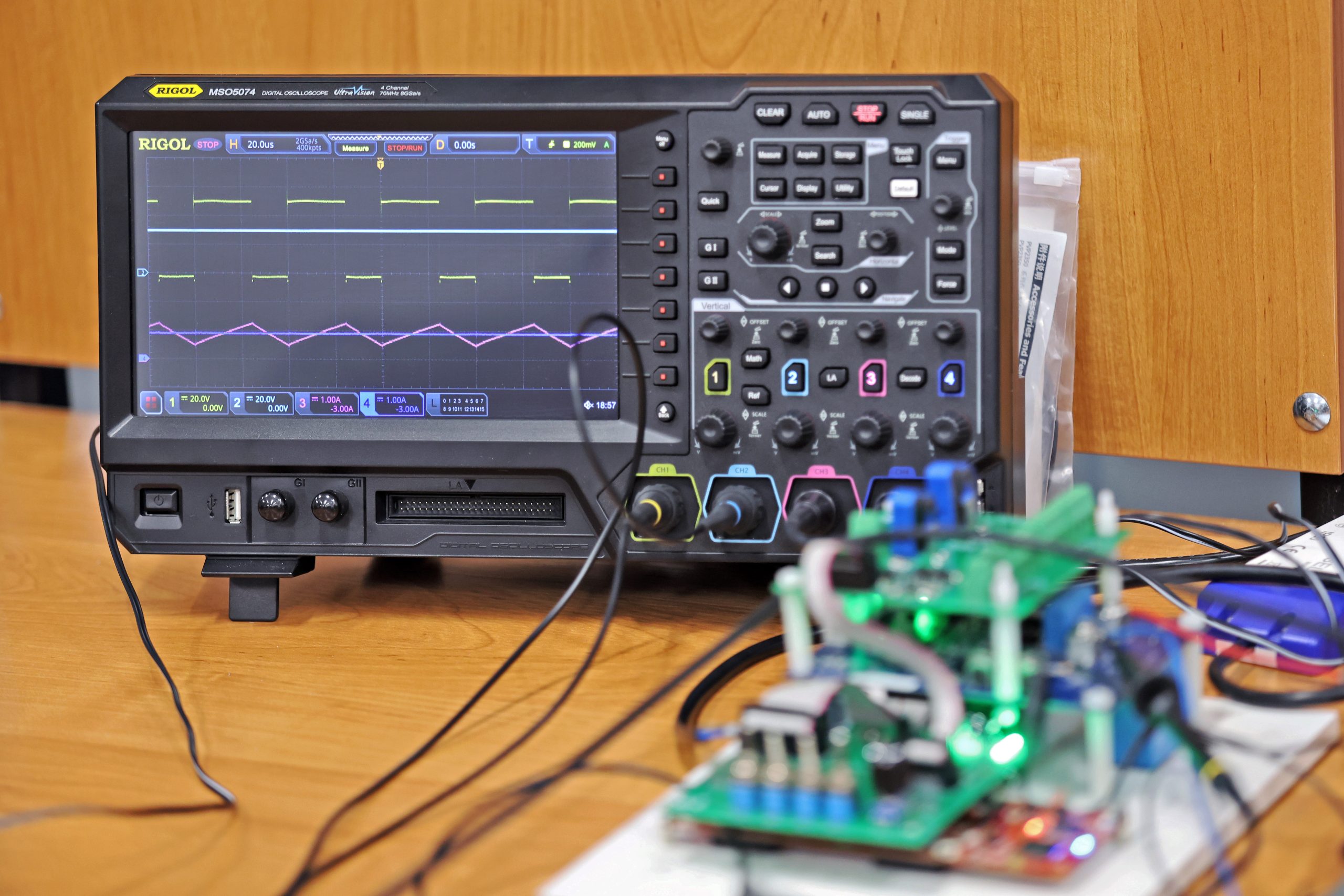

1. Czterokanałowe oscyloskopy cyfrowe RIGOL MSO5074 z sondami pomiarowymi napięcia (RIGOL PVP2350) oraz prądu (Pintek PA-665 oraz PA-699);
2. Regulowane zasilacze napięcia strony mocy Itech IT6723B (850 W, 150 VDC, 20 A);
3. Zestawy ewaluacyjne CRD-5FF0912P – półmostek z tranzystorami trzeciej generacji SiC MOSFET C3M0120090; współpracujące z płytką mikroprocesorową LAUNCHXL-F280049C wyposażoną w mikrokontroler Texas Instruments Piccolo F28004x z rodziny C2000;
4. Stanowisko z izolowanym przekształtnikiem DC/DC wyposażonym w transformator wysokiej czestotliwości o topologii jednotaktowej (ang. forward-converter) z tranzystorami SiC-MOSFET C3M0120065J;

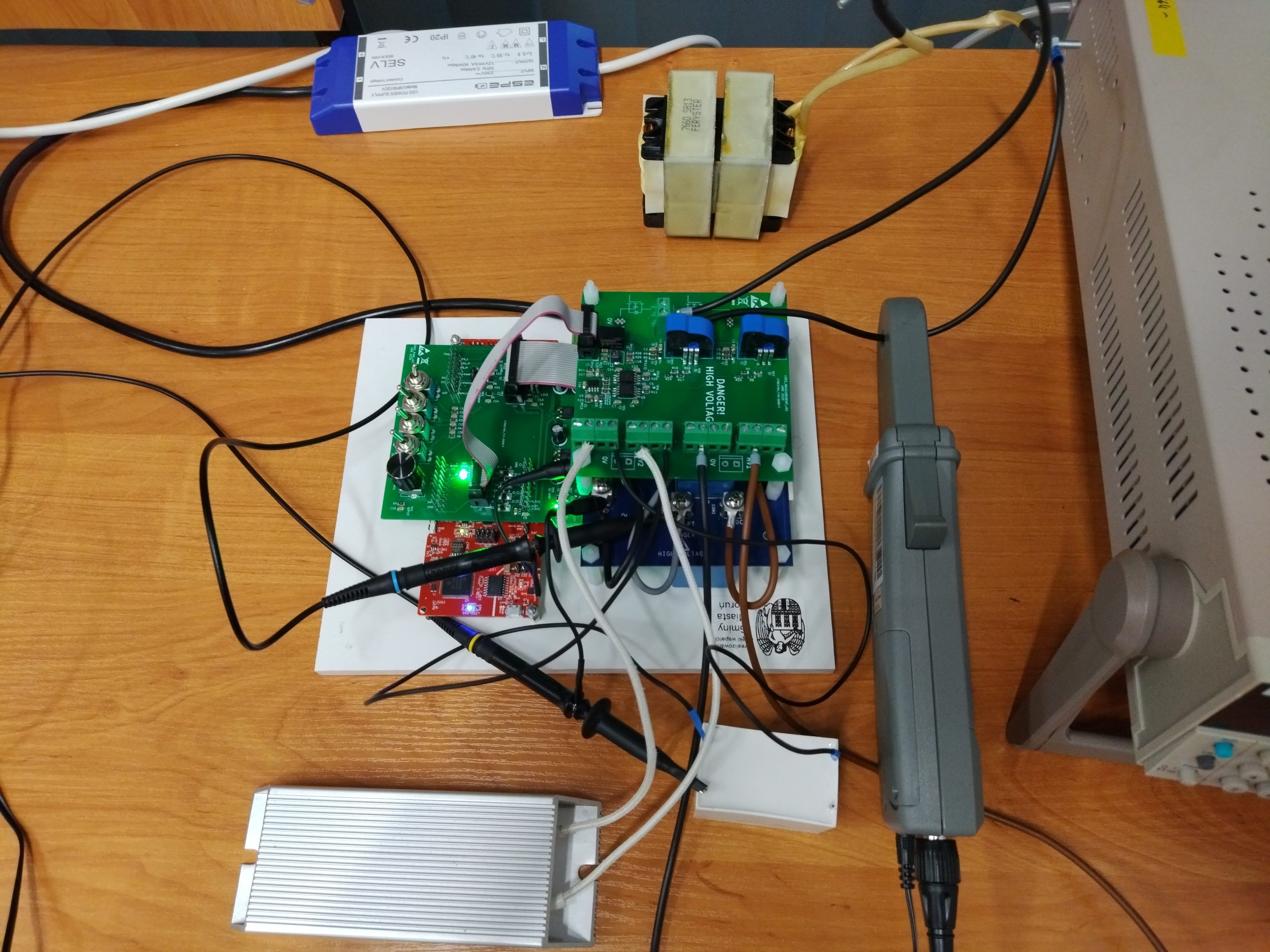

5. Stanowisko z jednofazowym mostkowym falownikiem napięcia z tranzystorami SiC MOSFET C3M0120090J oraz płytką mikroprocesorową LAUNCHXL-F280049C wyposażoną w mikrokontroler Texas Instruments Piccolo F28004x z rodziny C2000;
6. Stanowisko z trójfazowym dwupoziomowym mostkowym falownikiem napięcia z tranzystorami GaN E-HEMT GS66508B oraz płytką mikroprocesorową LAUNCHXL-F280049C wyposażoną w mikrokontroler Texas Instruments Piccolo F28004x z rodziny C2000;
