Pracownia Elektrotechniki

Numer sali: 0.17
Lokalizacja: Centrum Nauk Technicznych przy ul. Wileńskiej 7, 87-100 Toruń
Kierunek studiów: Automatyka i Robotyka s1, sem.5, rok III
Przedmiot w systemie USOS: 0800-IUE

Kierownik pracowni: dr Robert Frankowski

Celem zajęć jest przekazanie wiedzy z zakresu zasad działania, obsługi i poprawnej eksploatacji urządzeń elektrycznych, pomiarów zabezpieczeń w instalacjach elektrycznych, pomiarów parametrów izolacji, metod poprawnego dobru zabezpieczeń różnicowo-prądowych i nadmiarowo-prądowych. Obecnie na pracowni znajduje się osiem stanowisk dydaktycznych w ramach których mogą być realizowane następujące zagadnienia:

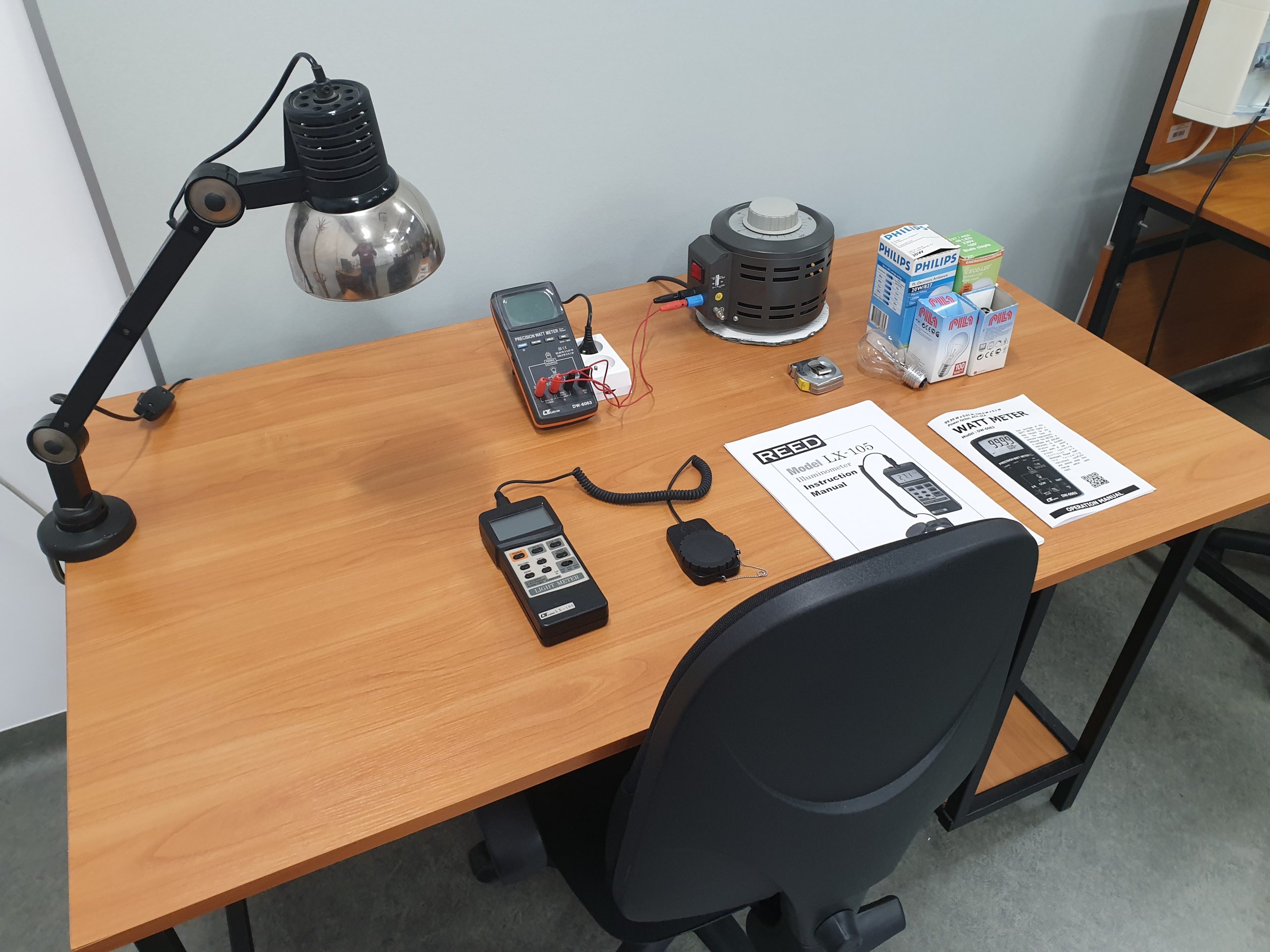

1. Badanie elektrycznych źródeł światła – celem ćwiczenia jest zapoznanie się z budową i zasadą działania urządzeń przetwarzających energie elektryczną w promieniowanie elektromagnetyczne z zakresu widzialnego. Pobierz

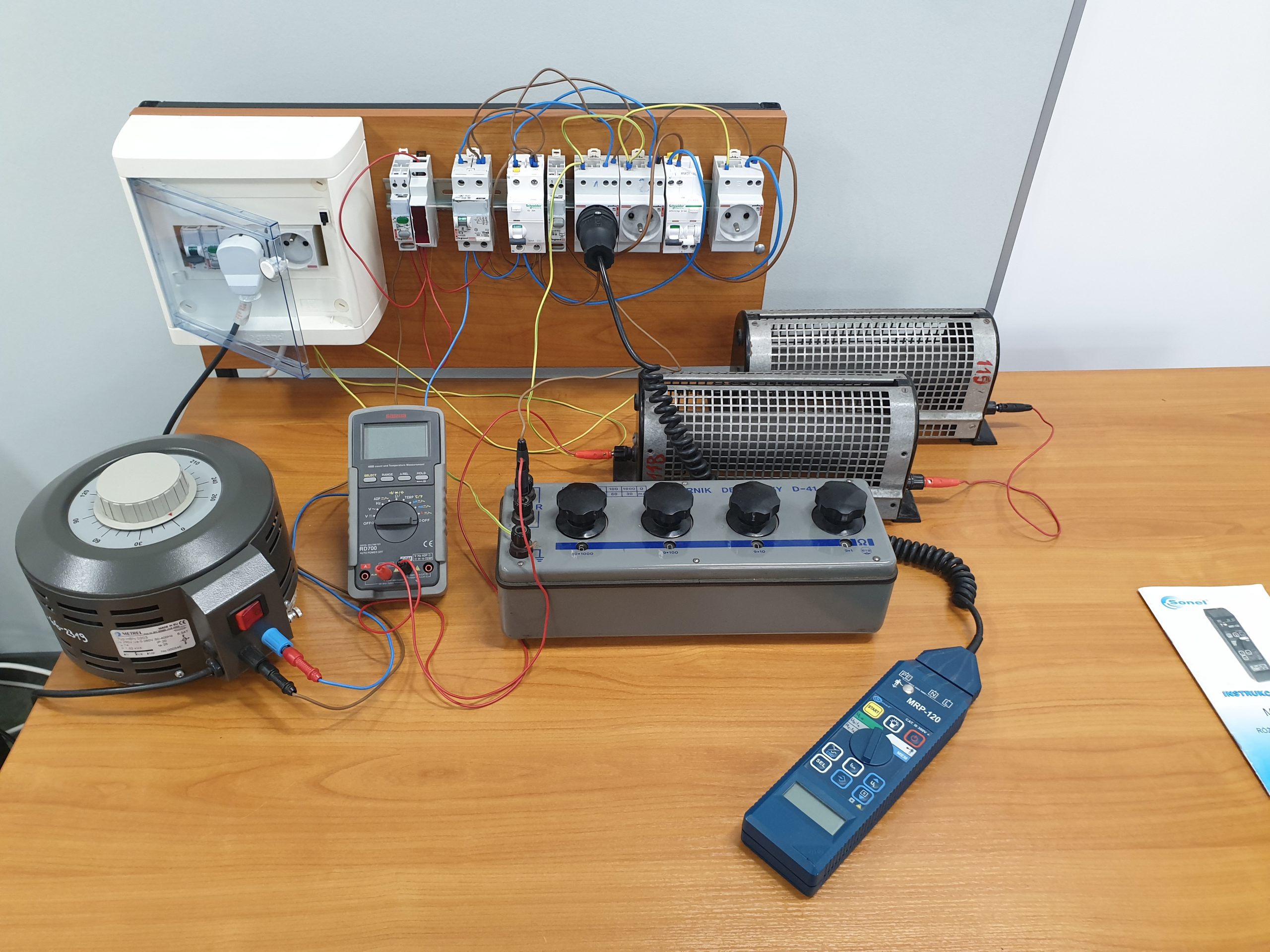

2. Wyznaczanie parametrów wyłączników różnicowo-prądowych – celem ćwiczenia jest zapoznanie się z zasadą działania wyłączników różnicowo-prądowych oraz wyznaczenie wartości prądów różnicowych zadziałania i czasów wyłączenia. Pobierz

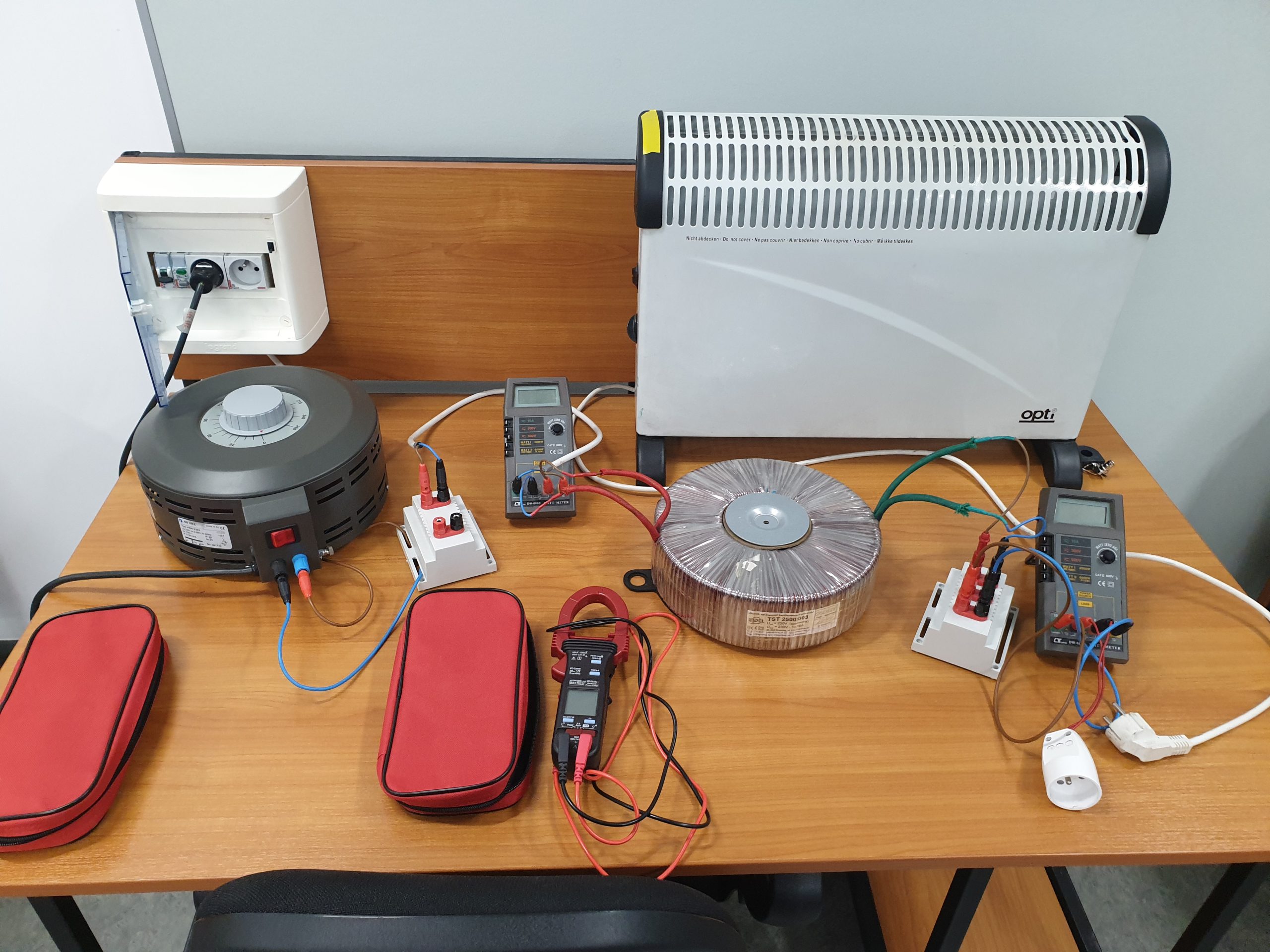

3. Wyznaczanie parametrów transformatora jednofazowego – celem ćwiczenia jest zapoznanie się z budową i zasadą działania transformatora jednofazowego oraz wyznaczenie jego podstawowych parametrów elektrycznych charakterystycznych dla trzech stanów pracy. Pobierz

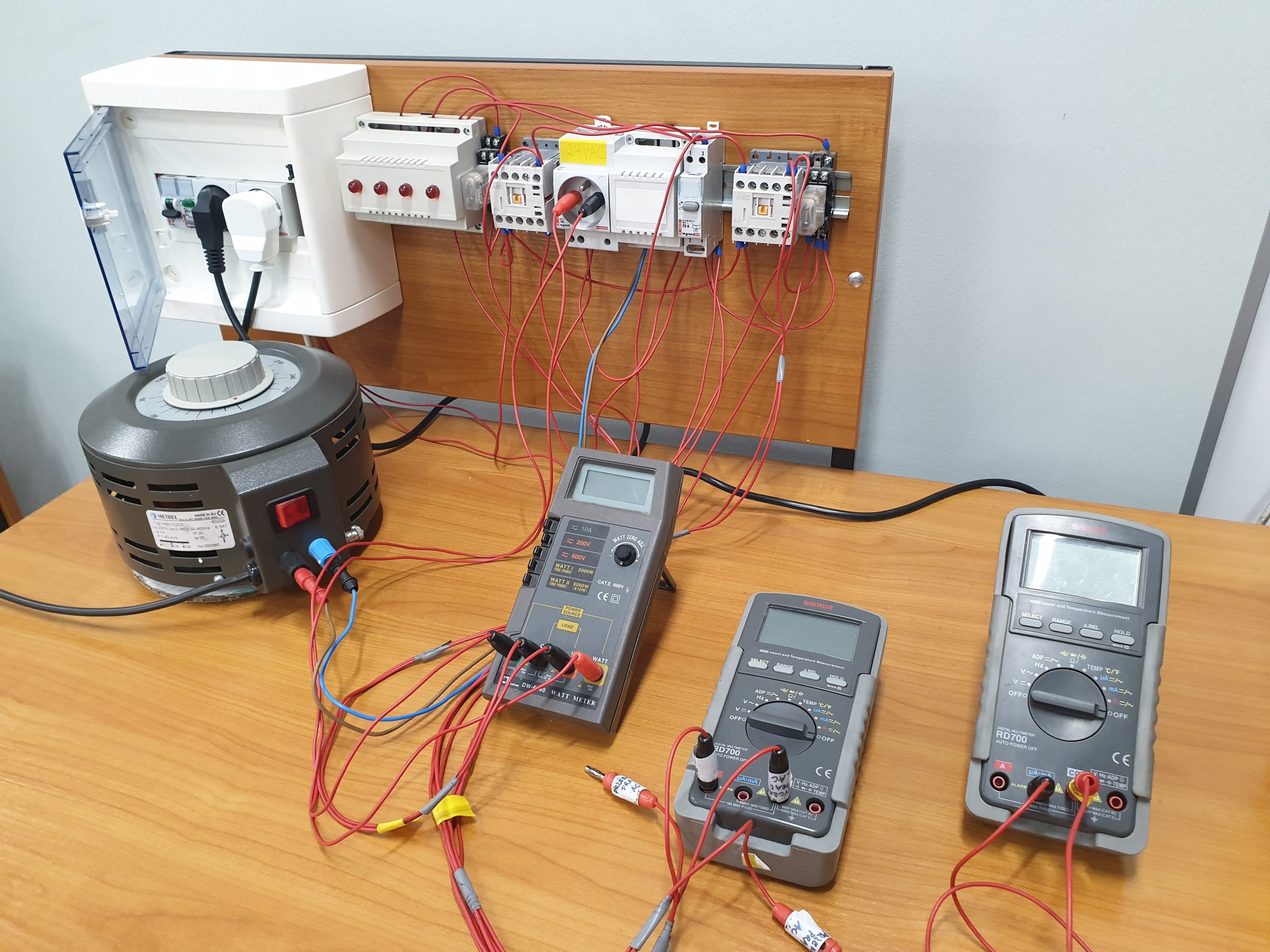

4. Badanie styczników i przekaźników elektromagnetycznych prądu przemiennego i stałego – celem ćwiczenia jest zapoznanie się z budową stycznika i przekaźnika oraz wyznaczenie współczynników trzymania i charakterystyk sterowania. Pobierz
5. Badanie przekaźnika termicznego – celem ćwiczenia jest zapoznanie się z zasadą działania przekaźnika termicznego oraz wyznaczenie jego charakterystyk czasowo-prądowych. Pobierz
6. Pomiar napięcia przebicia dielektryka i pomiar rezystancji izolacji – celem ćwiczenia jest zapoznanie się z metodami pomiaru napięcia przebicia dielektryka i pomiarem rezystancji izolacji przewodu. Pobierz
7. Badanie impedancji pętli zwarcia – celem ćwiczenia jest zapoznanie się z procedurą przeprowadzania badań impedancji pętli zwarcia przy użyciu miernika SONEL MZC-300. Pomiary mają na celu sprawdzenie skuteczności działania urządzeń ochrony, których zadaniem jest szybkie samoczynne wyłaczenie zasilania w przypadku jednofazowych zwarć z obudową urządzeń połączonych z przewodami ochronnymi PE lub PEN. Pobierz
8. Instalacja i oprogramowanie systemu Exta Free – celem ćwiczenia jest zapoznanie się z możliwościami bezprzewodowego systemem sterowania ZAMEL Exta Free. Pobierz

Regulamin zajęć Pobierz
Instrukcja BHP Pobierz
Wzór opracowania Pobierz Pobierz
